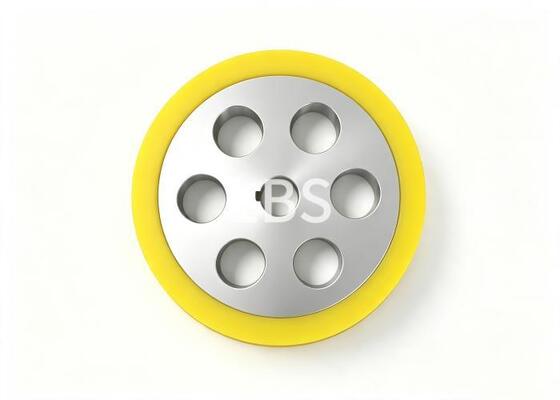

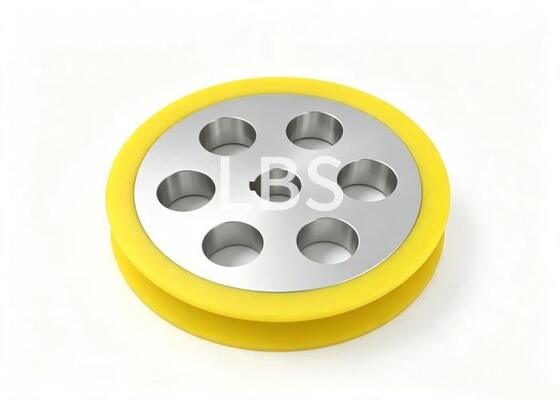

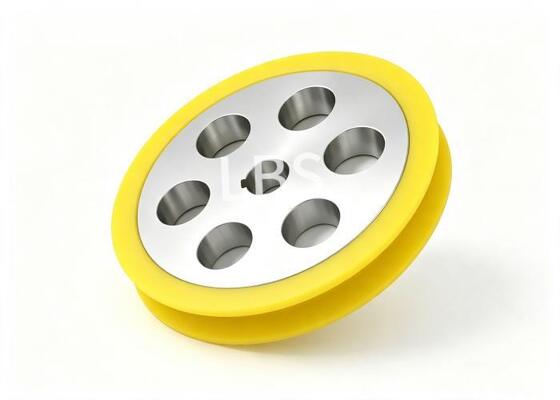

قرقره ثابت با روکش پلی‌اورتان از آلومینیوم ماشین‌کاری شده دقیق 6061-T6، چرخ راهنمای با تلرانس دقیق برای تجهیزات وینچ و بالابر

1. توضیحات

این قرقره ثابت از آلیاژ آلومینیوم گرید هوافضا 6061-T6 به عنوان زیرلایه داخلی تحمل بار استفاده می‌کند که کاملاً با روکش پلی‌اورتان زرد مقاوم در برابر سایش پوشانده شده است. ساختار یکپارچه، استحکام ساختاری و عملکرد میرایی عملیاتی را متعادل می‌کند. با قطر خارجی کلی Φ260 میلی‌متر و 5 سوراخ نصب از میان Φ45 میلی‌متر که به طور مساوی توزیع شده‌اند، کاملاً برای مونتاژ ثابت هدایت وینچ‌ها، ماشین‌آلات بالابر و تجهیزات انتقال مناسب است. سوراخ شفت مرکزی با تلرانس دقیق ماشین‌کاری شده است تا با شفت‌های محرک به دقت بالا نصب شود.

پایه آلومینیومی تحت عملیات آندایزینگ سخت قرار می‌گیرد و ضخامت فیلم بین 0.02 تا 0.04 میلی‌متر و سختی سطح HV＞200 کنترل می‌شود که مقاومت در برابر سایش، مقاومت در برابر خوردگی و عملکرد ضد تغییر شکل را به شدت بهبود می‌بخشد. لایه بیرونی PU ضخامت 10±0.02 میلی‌متر دارد که ضربه اصطکاک کابل‌های فولادی را کاهش می‌دهد، نویز و لرزش عملیاتی را کاهش می‌دهد و از شکستگی کابل فولادی ناشی از تماس سخت مستقیم با فلز جلوگیری می‌کند.

تمام ماشین‌کاری‌ها از تلرانس ابعادی عمومی GB/T 1804-m پیروی می‌کنند؛ لبه‌های تیز کاملاً پرداخت و گرد شده‌اند. ابعاد مشخص نشده به شدت مطابق با مدل سه بعدی تولید می‌شوند تا از سازگاری بالای مونتاژ اطمینان حاصل شود. این محصول به طور گسترده برای هدایت کابل فولادی، محدود کردن کشش و تغییر جهت در وینچ‌های بالابر، نوار نقاله‌های معدن، ماشین‌آلات ساختمانی، سیستم‌های بالابر بندر و خطوط تولید خودکار استفاده می‌شود.

2. پارامتر

3. مزایا

1. زیرلایه آلیاژ آلومینیوم با استحکام بالا

آلیاژ آلومینیوم 6061-T6 دارای عملکرد مکانیکی برجسته، وزن کم و استحکام ساختاری بالا، مقاوم در برابر تغییر شکل و ترک خوردگی تحت بارهای سنگین است. آندایزینگ سخت خواص ضد زنگ و مقاوم در برابر سایش را برای عمر طولانی‌تر بهبود می‌بخشد.

2. روکش PU میرایی و محافظ

لایه بیرونی پلی‌اورتان زرد مقاوم در برابر پارگی، اصطکاک سخت بین کابل فولادی و قرقره فلزی را ایزوله می‌کند، سایش کابل فولادی را کاهش می‌دهد، نویز و لرزش عملیاتی را کاهش می‌دهد، به طور موثر از لغزش و خراشیدگی کابل‌های فولادی در حین عملیات با سرعت بالا جلوگیری می‌کند.

3. ماشین‌کاری دقیق با تلرانس سختگیرانه

سوراخ مرکزی، پله‌های موقعیت‌یابی و سوراخ‌های نصب مطابق با استاندارد GB/T 1804-m ماشین‌کاری شده‌اند و از هم‌محوری عالی در حین مونتاژ و چرخش پایدار بدون لرزش خارج از مرکز اطمینان حاصل می‌کنند.

4. ساختار نصب استاندارد و راحت

5 سوراخ نصب از میان که به طور مساوی توزیع شده‌اند، بار را به طور یکنواخت تحمل می‌کنند، با اکثر براکت‌های وینچ و بالابر برای نصب آسان و تثبیت پایدار سازگار هستند.

5. فرآیند پرداخت دقیق

تمام لبه‌های تیز پرداخت و گرد شده‌اند تا از خراشیدگی کابل‌های فولادی جلوگیری شود؛ ابعاد کاملاً با مدل سه بعدی مطابقت دارند تا از کیفیت پایدار در تولید انبوه اطمینان حاصل شود.

4. کاربرد

1. قرقره ثابت هدایت کابل فولادی مطابق با وینچ‌های بالابر و درام‌های لبوس؛

2. تغییر جهت کابل فولادی و هدایت کشش برای جرثقیل‌های نصب شده بر روی کامیون و تجهیزات بالابر ساختمانی؛

3. محدود کردن و هدایت کابل برای تجهیزات بالابر بندر و ماشین‌آلات انتقال معدن؛

4. انتقال کشش و تغییر جهت کابل برای خطوط مونتاژ خودکار و سیستم‌های انتقال مواد؛

5. هدایت کمکی برای سکوهای بالابر کوچک، کشش کمکی و تجهیزات بالابر باغی.
