شفت محرک فولاد C45 با قدرت بالا با DIN5482 Spline External Involute TR80 × 16 پیچ قدرت برای انتقال وینچ سنگین

1توضیحات

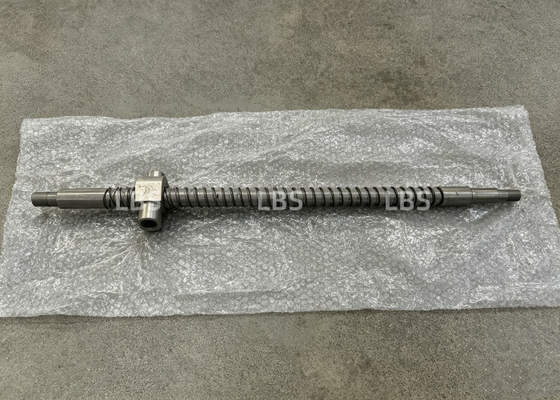

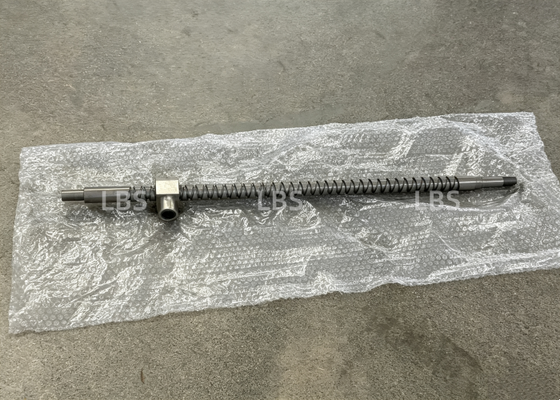

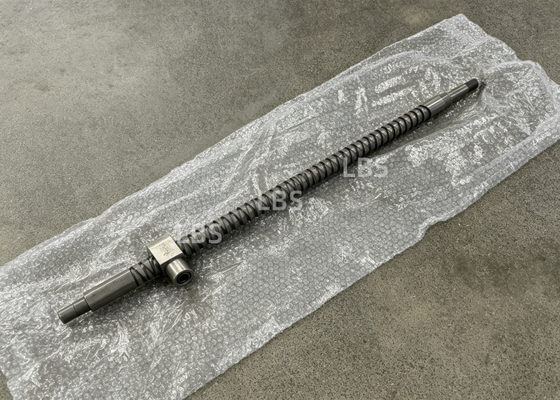

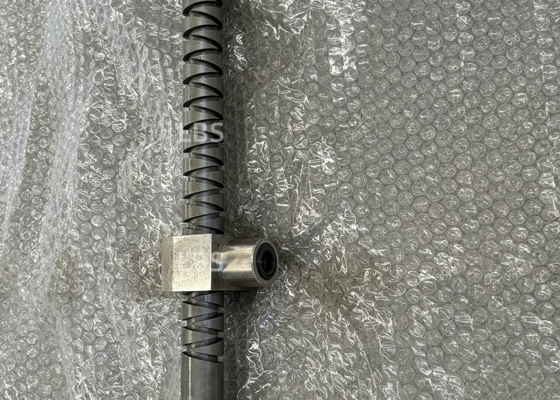

این شاخه محرک سنگین (شماره بخش 476591) از فولاد کربن C45 ساخته شده است، با رشته پیچ قدرت TR80 × 16 و DIN5482 B40 × 36 spline involute خارجی طراحی شده است.به سختی از استاندارد تحمل عمومی NS-ISO 2768-mK پیروی کنید، خشکی سطح Ra32. ماشینکاری دقیق برای سیستم های انتقال ولچ و مکانیکی قدرت. وزن محاسبه شده 94 کیلوگرمهر پارامتر ابعاد و spline به طور کامل برای تضمین خروجی گشتاور پایدار در شرایط کار سنگین بررسی می شود.

2پارامتر

3.فايده

1. فولاد کربن C45 با کیفیت بالا، مقاومت کششی عالی و مقاومت در برابر چرخش.مقاومت در برابر تغییر شکل و شکستگی در طول کار مداوم طولانی مدت.
2. DIN5482 استاندارد درجه-9 spline involute خارجی. توزیع بار پروفایل دندان، واکنش کوچک انتقال، انتقال ناقل پایدار.گزارش بازرسی کامل برای هر دسته در دسترس است، تمام ابعاد spline از جمله ارزش اندازه گیری pin-over قابل ردیابی است.
3. TR80 × 16 نخ پیچ قدرت تراپیزویی. مقاومت خوب در برابر لباس، می تواند حرکت مرکب چرخشی به خطی را تحقق بخشد، قابل اعتماد برای مکانیسم محرک وینچ نوع پیچ قدرت.
4. رعایت دقیق مشخصات تحمل NS-ISO 2768-mK و پایان سطح Ra3.2، ضریب اصطکاک پایین تر، کاهش سایش قطعات در حین حرکت متقابل،به شدت طول عمر خدمت قطعات جفت گیری را افزایش می دهد.
5. کنترل کیفیت داخلی چند مرحله ای سختگیرانه. ما قبل از حمل، ابعاد رشته، پارامتر اسپلین، کیفیت سطح و مستقیم بودن عمودی گره را بررسی می کنیم.ما اصلاحات سفارشی بر اساس نقشه اصلی را قبول می کنیم، قادر به کپی قطعات غیر استاندارد در خارج از کشور است.
6. ساختار به ویژه بهینه سازی شده برای تجهیزات بلند کردن دریایی دریایی، سازگار با سیستم لیبوس دوبر برقی، سازگاری خوب برای محیط سخت سایت.

4. درخواست

این شاخه محرک C45 به عنوان قطعه ی جایگزین اصلی انتقال قدرت استفاده می شود، به طور گسترده ای برای وینچ عرشه دریایی، وینچ بلند کردن پلتفرم دریایی، وینچ صنعتی سنگین استفاده می شود،لیبوس، وینچ طبل دو طرفه طناب، دستگاه های بلند کردن و بالا بردن، تجهیزات محرک برقی.
آن را به سناریوهای مختلف صنعتی سنگین-وظیفه از جمله عملیات کشتی-سطح، پروژه مهندسی دریایی، تجهیزات بلند کردن بندر، ماشین آلات مواد سنگین-وظیفه رسیدگی.مناسب به عنوان قطعه ی جایگزین برای سیستم انتقال وینچ اصلی Evotec، همچنین در دسترس برای پروژه جدید مونتاژ گیرنده مکانیکی است.
