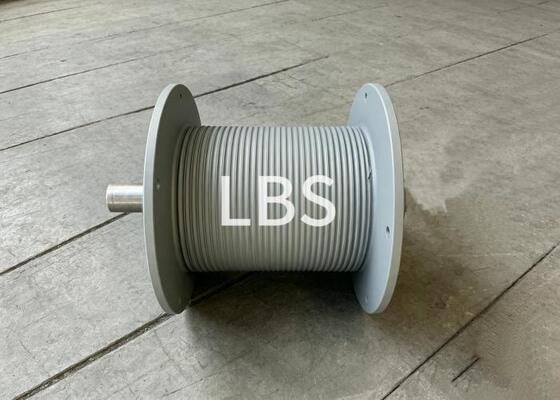

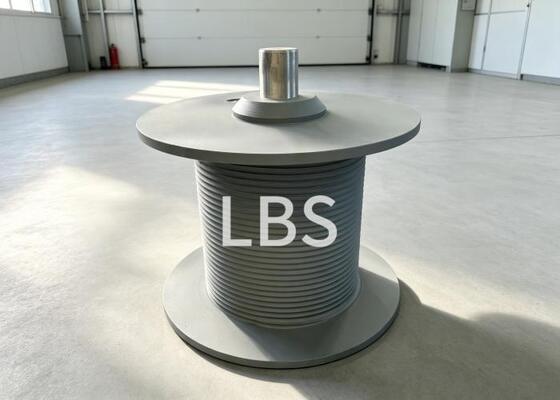

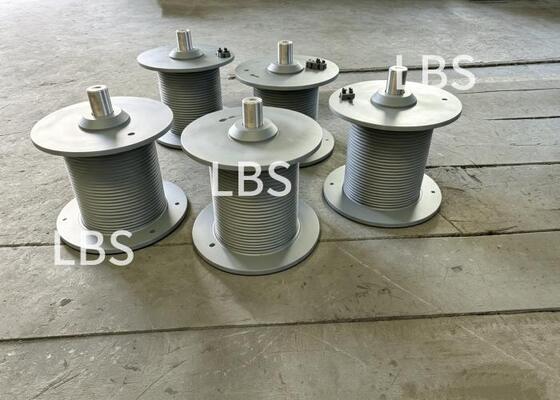

بار بالا دست چپ 45° دوبرابر خم شده لِبوس وینچ درام، Q345B درام جوش سنگین

1توضیحات

این طبل وینچ از فولاد Q345B ساخته شده است و برای طناب سیم راست 10.3 میلی متر با 30 چرخش پیچ طراحی شده است.قطر پایین حلقه Φ246 میلی متر است و فاصله حلقه 10.5 میلی متر. از طرف موتور نصب شده مشاهده می شود، چرخش درام در جهت معکوس ساعت، مربوط به عملیات بلند کردن وینچ است. نقطه لنگر بند سیم در سمت موتور نصب شده است.حداکثر نیروی کشش طبل به یک طناب می رسد 2.8 تن. طول خط کش موثر 315 میلی متر است، طول کلی طبل 371±0.5 میلی متر است. ده سوراخ پیچ دار M12-6H با عمق ضربه 24 در فلنج نصب موتور برای مونتاژ موتور اختصاص داده شده است.خروجی های دوگانه Lebus که با دقت ماشینکاری شده اند، باعث می شوند که طناب های سیم چند لایه ای مرتب شوند.این یک قطعه اصلی یکپارچه برای وینچ های کوچک و متوسط است.

2پارامتر

3.فايده

طراحی شده برای سیستم های وینچ بلند کننده کوچک، این طبل وینچ جوشکاری Q345B قدرت مکانیکی قابل اعتماد را تحت چرخه های بلند کردن مکرر ارائه می دهد.آن به دقت ماشین آلات سمت چپ 45 ° دو برابر Lebus خروجی امکان استقرار چند لایه طناب spooling، به طور موثر از بین بردن پرش طناب، همپوشانی و آسیب های اکستروژن برای افزایش عمر خدمات طناب سیم. طرح بندی ساختار بهینه شده نقطه لنگرگذاری طناب را در سمت موتور نصب می کند،مطابقت کامل با الزامات چرخش بلند کردن در جهت مخالف جهت ساعتبرای ظرفیت بارگیری 2.8 تن سنگل طن، طبل عملکرد پایدار را تحت بارگذاری های پویا تکرار می کند.سوراخ های نصب M12 از قبل ماشینکاری شده اتصال دقیق با موتور محرک را برای مونتاژ مستقیم تضمین می کنندساخت استیل Q345B قوی قابلیت جوشکاری و سفتی ساختاری خوبی را برای مقاومت در برابر تغییر شکل در طول عملیات بلند کردن روزانه ارائه می دهد.

4درخواست

این طبل لیبوس دو قات شده به طور خاص برای لوله های بلند کننده فشرده ساخته شده است.وینچ های کوچک دریایی و ماشین آلات ساختمانی متحرک که در آن های چند لایه ای با طناب های مرتب و ابعاد نصب فشرده، یک نیاز عملیاتی حیاتی هستند.خروجی 45 ° Lebus دوگانه چپ با 30 پیچ پیچ آن را به ویژه برای وینچ های کوچک عرشه مناسب می کند، جایی که سیستم های وینچ باید عملیات بلند کردن مکرر چرخه را انجام دهند.در تجهیزات دریایی سبک و ماشین آلات بلندکننده متحرکبرای اپراتورانی که به دنبال یک بدن درام با قدرت بالا هستند که ترکیبی از 2ظرفیت حمل 8 تن با کنترل قطب دقیق، این طبل قابلیت اطمینان را در محیط های سخت دریایی سبک و محیط های صنعتی متحرک ارائه می دهد.
