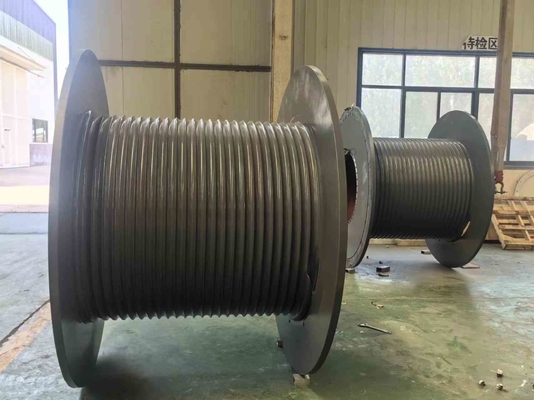

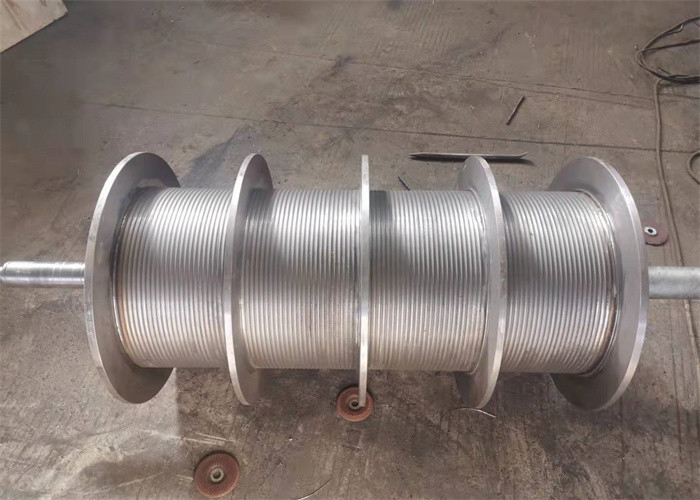

به صورت سفارشی Q355b مواد LBS طبل شکاف دار برای جرثقیل با گودال به طور کامل ماشین

سفارشی Q355b مواد سیم طناب و کابل وینچ درام برای جرثقیل بلند با گره

نقش طبل وینچ به طور عمده این است که سرعت و گشتاور موتور را از طریق اسپندل به سرعت خطی طناب سیم در اطراف آن منتقل کند تا شی را بالا و پایین آورد.

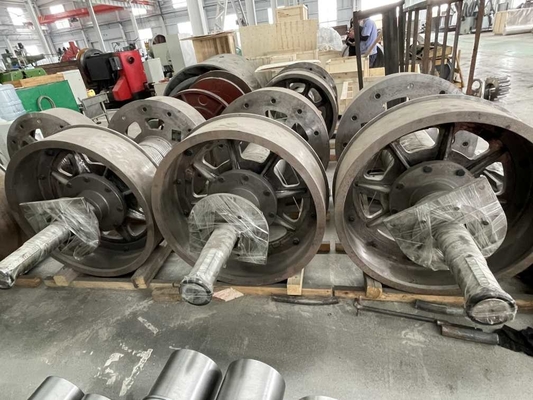

با توجه به فرآیند تولید مختلف، ساختار طبل بلند را می توان به نوع مخلوط ریخته گری و جوش (چرخ پشتیبانی برای ریخته گری، طبل برای جوش) و نوع جوش تقسیم کرد.

قطر طبل حداقل 19 برابر قطر طناب سیم است.

دیواره درام می تواند به نیروی محکم پیچیده طناب سیم مقاومت کند؛ طرف می تواند به نیروی جانبی تولید شده توسط طناب سیم مقاومت کند.

فاصله بین صفحه ی جانبی دور طبل تا بیرونی ترین طناب رول حداقل دو برابر قطر طناب سیم است.

1فلنج های طبل باید در هر شرایطی، حتی تحت بار، عمودی به دیواره طبل باشند.

2. طناب باید در فرآیند اسپول کردن تحت فشار قرار گیرد تا طناب به دیوار شکاف خرد شود. هنگامی که اسپول کردن نمی تواند این شرایط را برآورده کند، از یک رول فشار استفاده می شود.به طور کلی توصیه می شود که تنش طناب باید حداقل 2٪ تنش شکستن و یا 10٪ بار کاری.

3دامنه زاویه ناوگان به طور کلی نباید بیشتر از 1.5 درجه و نه کمتر از 0.25 درجه باشد.

4.وقتی سیم آزاد شده از طبل به دور شاف می رود، مرکز شاف باید بالای مرکز طبل باشد.
5. طناب بايد گرد نگه داشته شود،نه گشاده،حتي در زیر حداکثر بار.
6. طناب بايد ساختاري ضد چرخش داشته باشه
7لطفا تغییر قطر طناب را تحت بار های مختلف اندازه گیری کنید.
